PRODUCT RANGE

insulators image
Product Main image

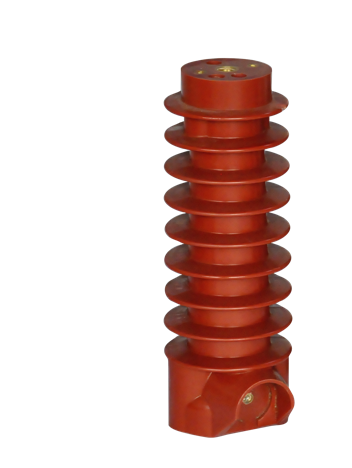

INDOOR POST INSULATOR
Type Weight (Kg) Um (kV Min Bending (N) Dimensions (mm) Min Creepage (mm) Pages
h e d d1 d2 d3 t1 t2 t3 t4
JO6-50 0.385 7.2 6000 95 - 58 M16 M12 - 25 15 - 37 130 2
JO6-60 0.385 6000 36 58 M16 M12 M6 25 15 9 37 130 2
JO10-60 0.660 10000 - 71 M16 M16 - 25 25 - 37 130 2
JO10-60 0.660 10000 46 71 M16 M16 M10 25 25 12 37 130 2
JO6-75 0.630 12 6000 130 - 63 M16 M12 - 25 15 - 37 190 5
JO6-75 0.630 6000 36 63 M16 M12 M6 25 15 9 37 190 5
JO10-75 0.940 10000 - 76 M20 M16 - 35 25 - 47 185 5
JO10-75 0.940 10000 46 76 M20 M16 M10 35 25 12 47 185 5
JO6-95 1,000 17.5 6000 175 - 70 M16 M12 - 25 15 - 37 250 6
JO6-95 1,000 6000 36 70 M16 M12 M6 25 15 9 37 250 6
JO10-95 1,490 10000 - 83 M20 M16 - 35 25 - 47 250 6
JO10-95 1,490 10000 46 83 M20 M16 M10 35 25 12 47 250 6
JO6-125 1,350 24 6000 210 - 75 M16 M12 - 25 15 - 37 335 8
JO6-125 1,350 6000 36 75 M16 M12 M6 25 15 9 37 335 8
JO10-125 1,850 10000 - 85 M20 M16 - 35 25 12 47 320 8
JO10-125 1,850 10000 46 85 M20 M16 M10 35 25 12 47 320 8
JO6-170 2,050 36 6000 300 - 80 M16 M12 - 35 15 - 47 495 11
JO6-170 2,050 6000 36 80 M16 M12 M6 35 15 9 47 495 11
JO10-170 3,450 10000 - 95 M24 M16 - 45 25 - 57 435 11
JO10-170 3,450 10000 46 95 M24 M16 M10 45 25 12 57 435 11
JO10-170 3,800 10000 330 - 95 M24 M16 - 45 25 - 57 480 12
JO10-170 3,800 10000 36 95 M24 M16 M10 45 25 12 57 480 12
Acc. To IEC 60273 - (1990), IEC 60660 - (1999)
INDOOR POST INSULATOR
Type Weight (Kg) Um (kV Min Bending (N) Dimensions (mm) Min Creepage (mm) Pages
h e d d1 d2 d3 t1 t2 t3 t4
A10S 0.385 7.2 6000 95 36 58 M16 M12 M6 25 15 9 37 130 2
B10S-1000 0,660 10000 46 71 M16 M16 M10 25 15 12 37 130 2
A10N-500 0.630 12 6000 130 36 63 M16 M12 M6 25 15 9 37 190 5
B10N-1000 0.940 10000 46 76 M20 M16 M10 35 25 12 47 190 5
A20S-500 1,000 17,5 6000 175 36 70 M16 M12 M6 25 15 9 37 250 6
B20S-1000 1,490 10000 46 83 M20 M16 M10 35 25 12 47 250 6
A20N-500 1,350 24 6000 210 36 75 M16 M12 M6 25 15 9 37 335 8
B20N-1000 1,850 10000 46 85 M20 M16 M10 35 25 12 47 320 8
A30N-500 2,050 36 6000 300 36 80 M16 M12 M6 35 15 9 47 495 11
B30N-1000 3,450 10000 46 95 M24 M16 M10 45 25 12 57 435 11
B30N-1000 3,800 10000 330 36 95 M24 M16 M10 45 25 12 57 480 12
Acc. To VDE 0674 - (1993), VDE 0111 - (1980)
